Exit

基本的な使い方​

Exit はワークフローの実行を終了させます。終了点としてだけでなく、他のワークフローの Entry への橋渡しとして使い、2 つのワークフローを接続できます。

設定項目​

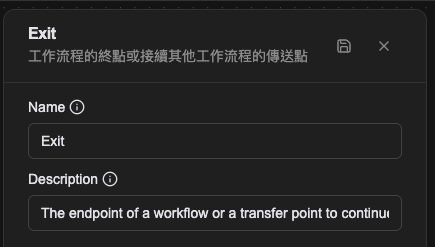

ノードのプロパティパネルです。

×

Name​

キャンバス上に表示される名前です。ワークフロー内でこのプロセッサーを識別するために使います。

Description​

このプロセッサーの用途を補足し、ワークフローの読みやすさを高めます。

Workflow CRD での形​

Entry と同様に、Exit は spec.processors の一員ではなく spec.exits という独立した最上位の項目です。そのため、どのプロセッサー型の一覧にも現れません。

spec:
  entries:
    - name: entry-main
      handlingProcessor: proc-query
  exits: []
  processors:
    - name: proc-query
      type: query-database

終了点が不要なワークフローは exits: [] と書けます。Automation Tool 型のワークフローは通常こうなります。Response プロセッサーが結果を返すことが終点であり、別途 Exit を置く必要がないためです。

接続関係​

入力接続​

Exit は入力接続のみを持ち、直前のプロセッサーから実行を受け取ります。Exit に到達するとそのワークフローは終了します。

ワークフロー間の接続​

ワークフローセットの階層では、Exit を他のワークフローの Entry に接続して 2 つをつなげられます。

使用例​

通常の終了点​

最も単純な構造です。Push Message の実行後、Exit でワークフローが終わります。

ワークフローの連結​

Exit を他のワークフローの Entry に向けることでモジュール化された設計ができ、複雑なフローを小さなフローに分割して再利用性と保守性を高められます。

注意事項​

• ワークフローに Exit は必須ではありません。
• 現在のワークフローを終えて別の Entry に渡したい場合にだけ Exit が必要で、経路は Exit 上で選びます。
• 終了状況ごとに複数の Exit を置けます。
